#  NB-IOT设备接入流程

# 1 门磁，烟感，水浸（NB设备）接入电信云平台

**电信服务器IP：https://www.ctwing.cn**

## 1.1创建账号

（1）创建并登录账号

（2）开通服务---物联网使能服务：

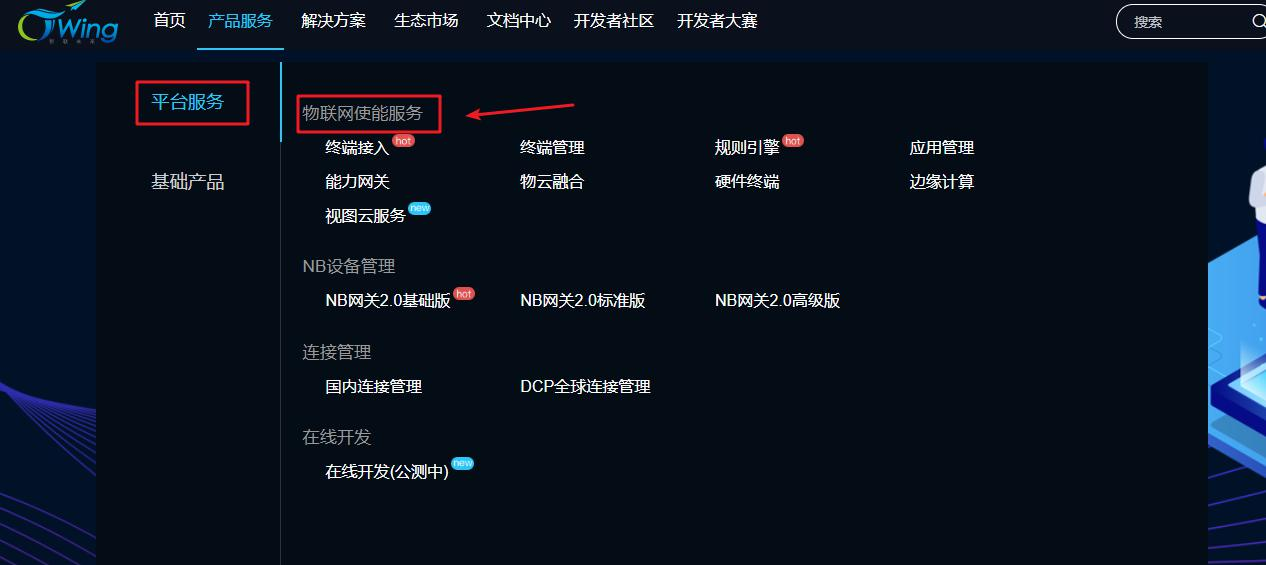

进入电信物联网开放平台官网（www.ctwing.cn）首页， 点击菜单“产品服务”->"物联网使能服务"

![](/media/202409//1726281106.2212784.png)

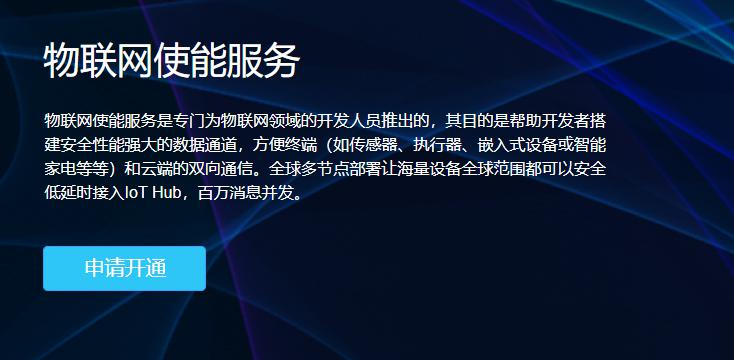

1. 在物联网使能服务页面，点击“申请开通”按钮

![](/media/202409//1726281106.2250557.png)

## 1.2创建产品

（1）进入产品中心

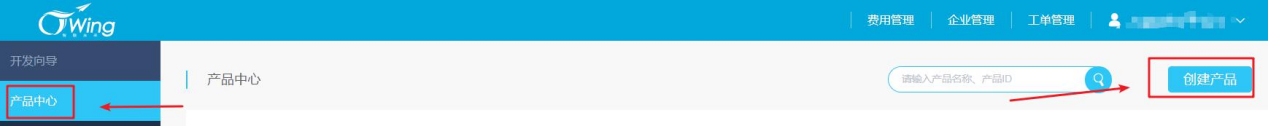

（2）选择左侧菜单栏“产品中心”，点击“创建产品”

![](/media/202409//1726281106.2287216.png)

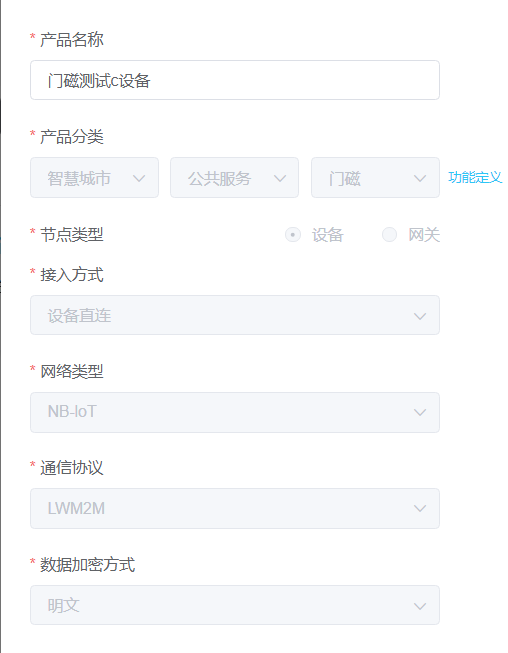

（3）根据设备具体信息填写。具体如下

接入方式选择设备直连,网络类型选择NB-IOT

![](/media/202409//1726281106.2322946.png)

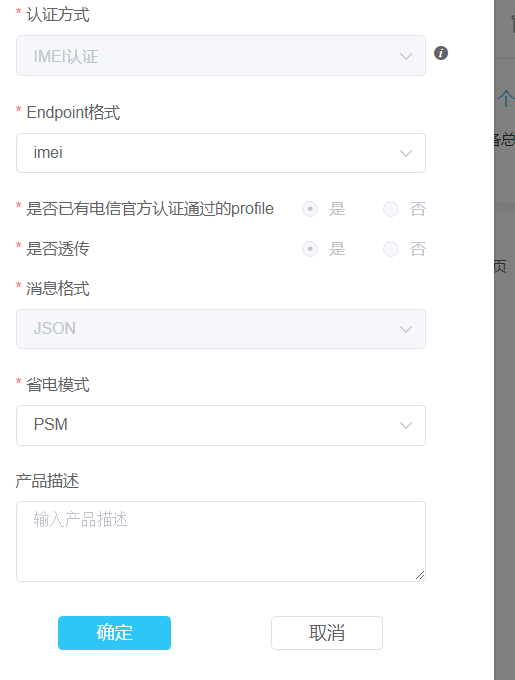

（4）根据设备对应数据填写

![](/media/202409//1726281106.2351813.png)

认证方式选择imei认证具体如上图

Endpoint同样选择imei

## 1.3添加设备

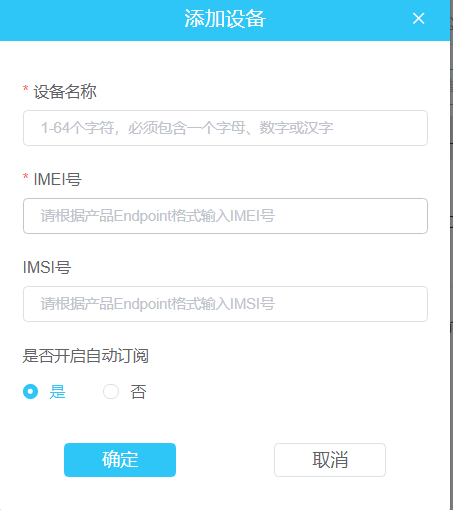

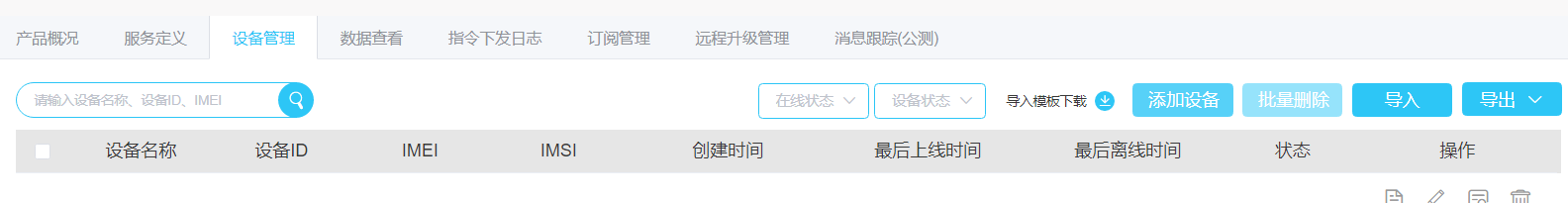

（1）产品创建成功之后点击添加设备

![](/media/202409//1726281106.2468991.png)

![](/media/202409//1726281106.2496574.png)

其中imsi号即为imei号填写一样的即可。

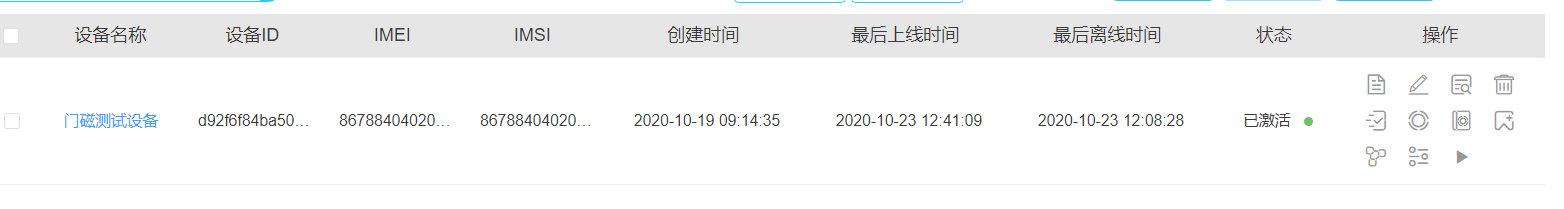

（2）创建成功

![](/media/202409//1726281106.252599.png)

然后根据设备使用手册激活即可。

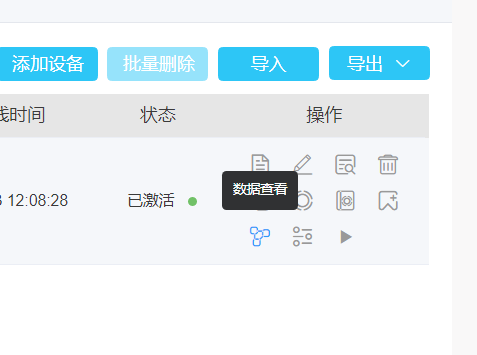

（3）查看设备数据

![](/media/202409//1726281106.2556765.png)

点击操作栏下的数据查看就可以看到数据了

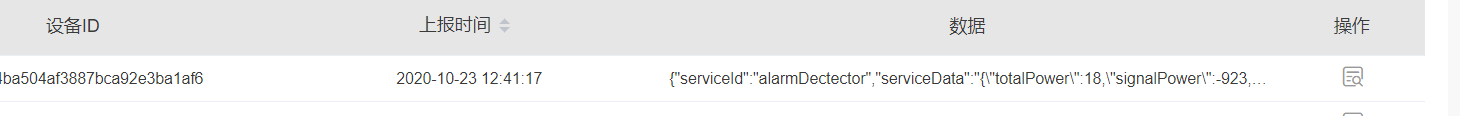

具体效果如下图：

![](/media/202409//1726281106.2603064.png)

其中数据栏下的数据是根据profile文件设定的格式来呈现的。具体解析方式询问厂商提供对应的数据解析方法。

## 1.4配置回调接口,接入运维云平台

目的：电信云平台要把设备状态变化情况通知给运维云平台，所以要在电信云平台配置一个运维云平台的接口，具体配置操作如下：

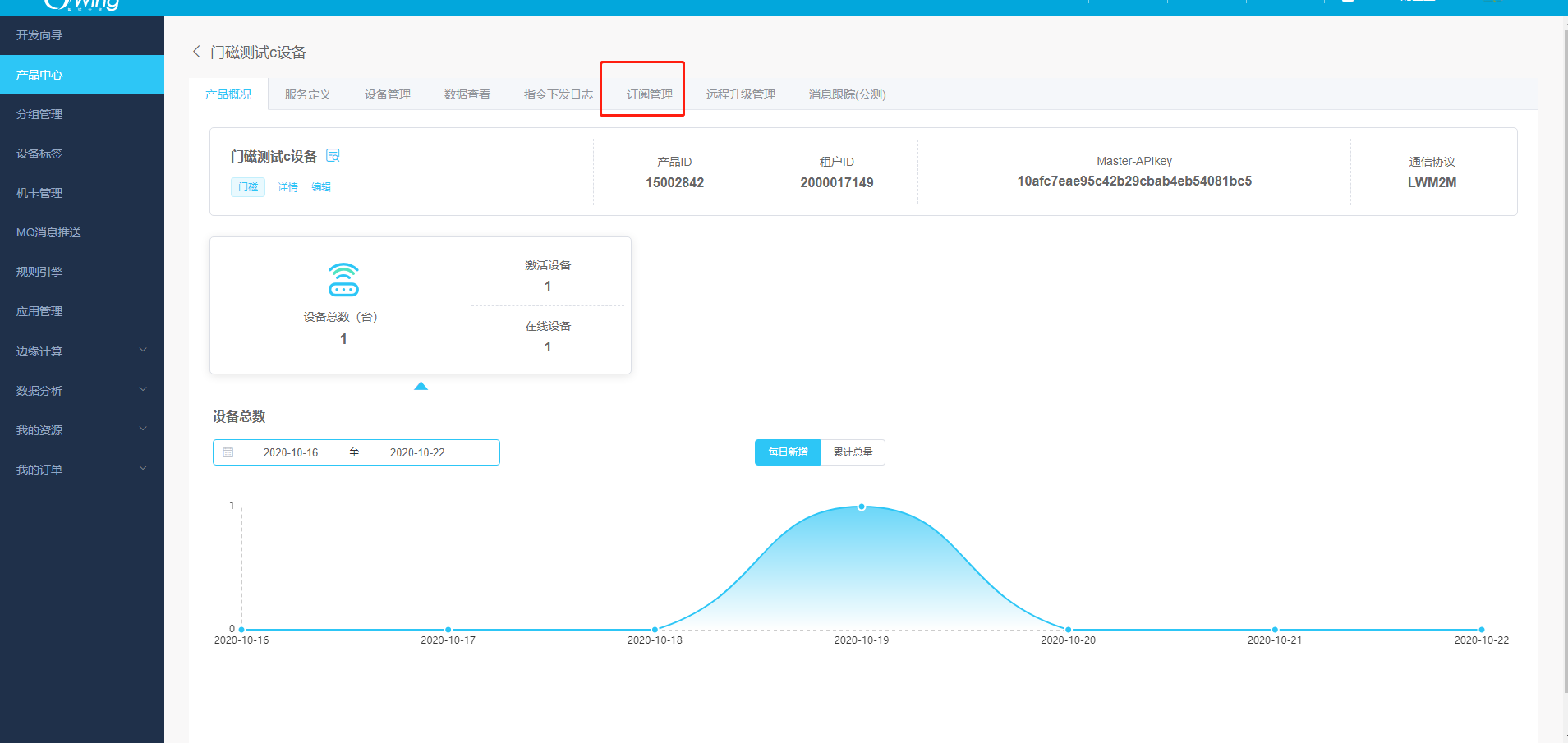

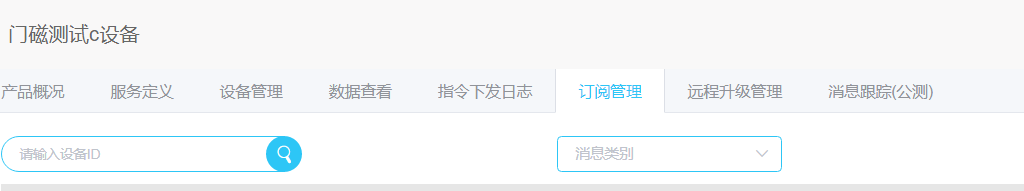

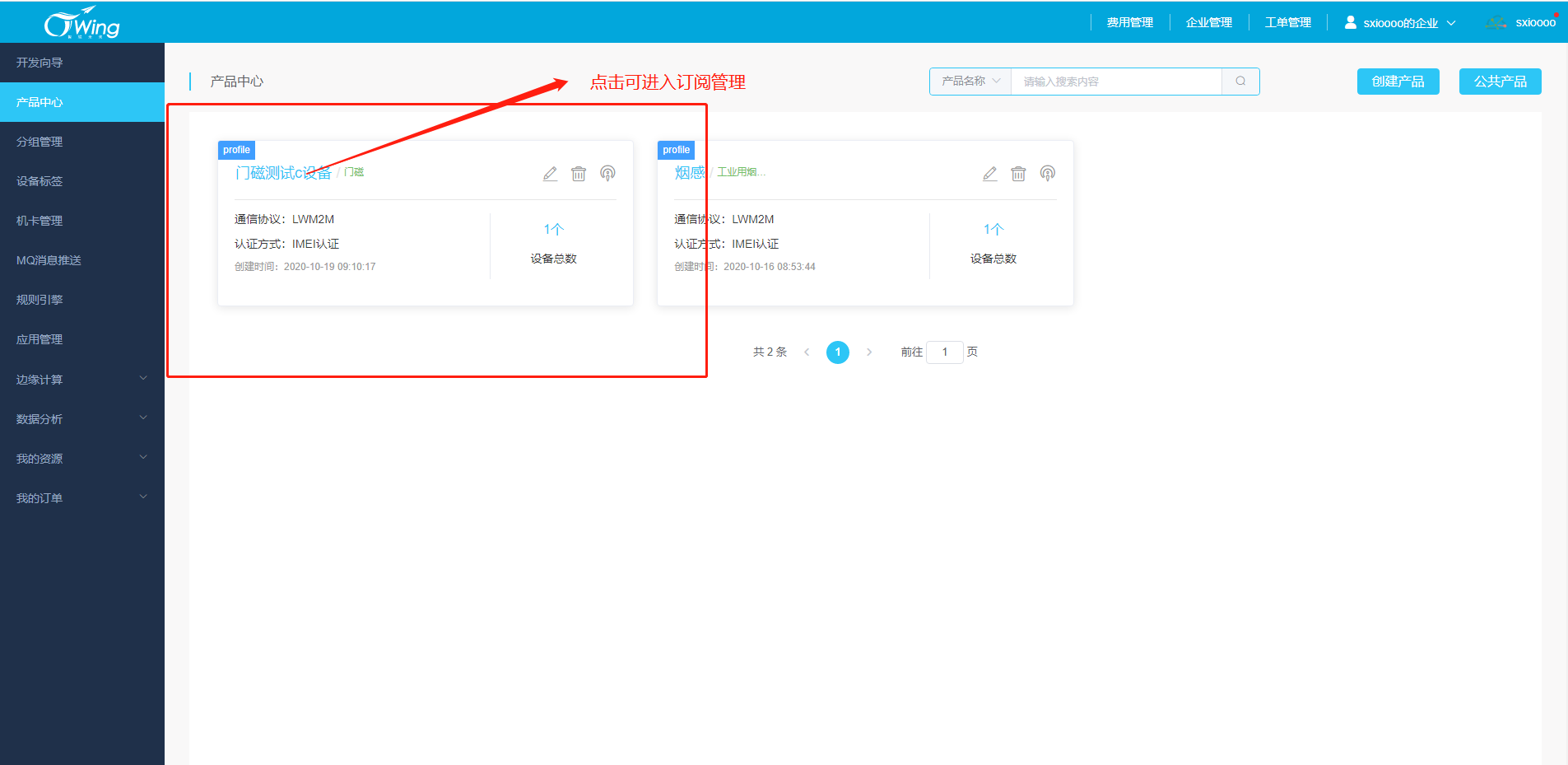

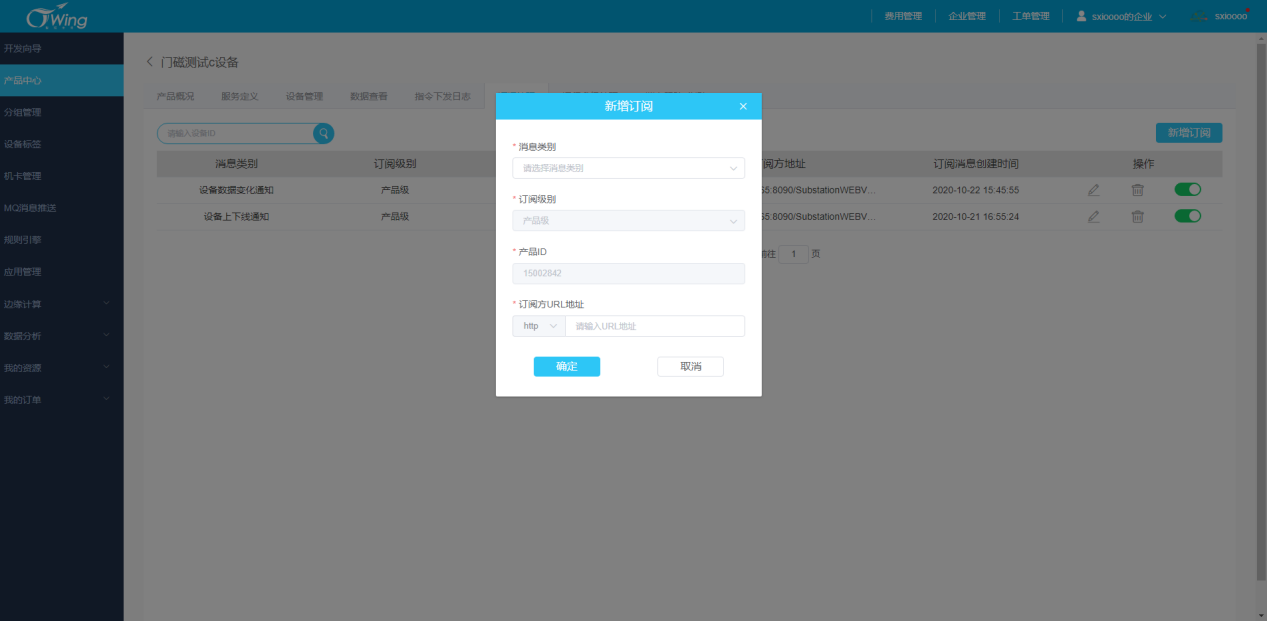

（1）进入订阅管理

![](/media/202409//1726281106.2635458.png)

![](/media/202409//1726281106.2666023.png)

![](/media/202409//1726281106.2701402.png)

![](/media/202409//1726281106.273405.png)

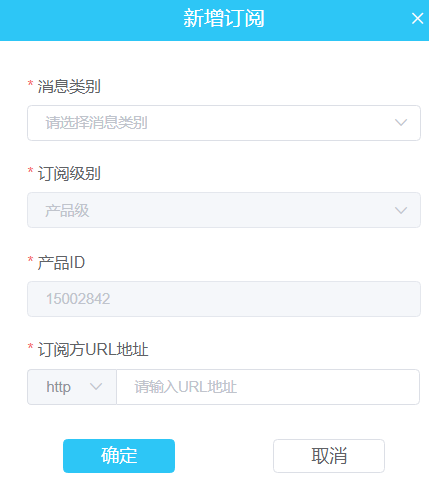

（2）新增订阅

![](/media/202409//1726281106.2768378.png)

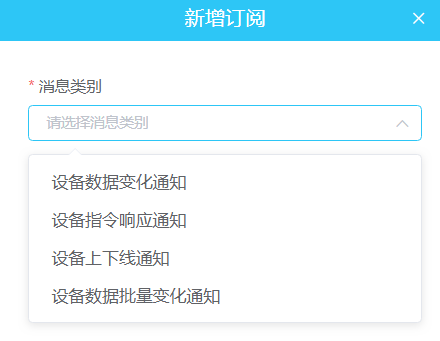

（3）选择所需要的消息类别以及输入订阅方的地址即可。订阅回调地址格式(无需http或https前缀，电信平台已经补上)：

格式：{外网可访问的有效ip}:{端口}/SubstationWEBV2/basicMeter/ctwing

例如：192.116.203.165:8090/SubstationWEBV2/basicMeter/ctwing

![](/media/202409//1726281106.2800071.png)

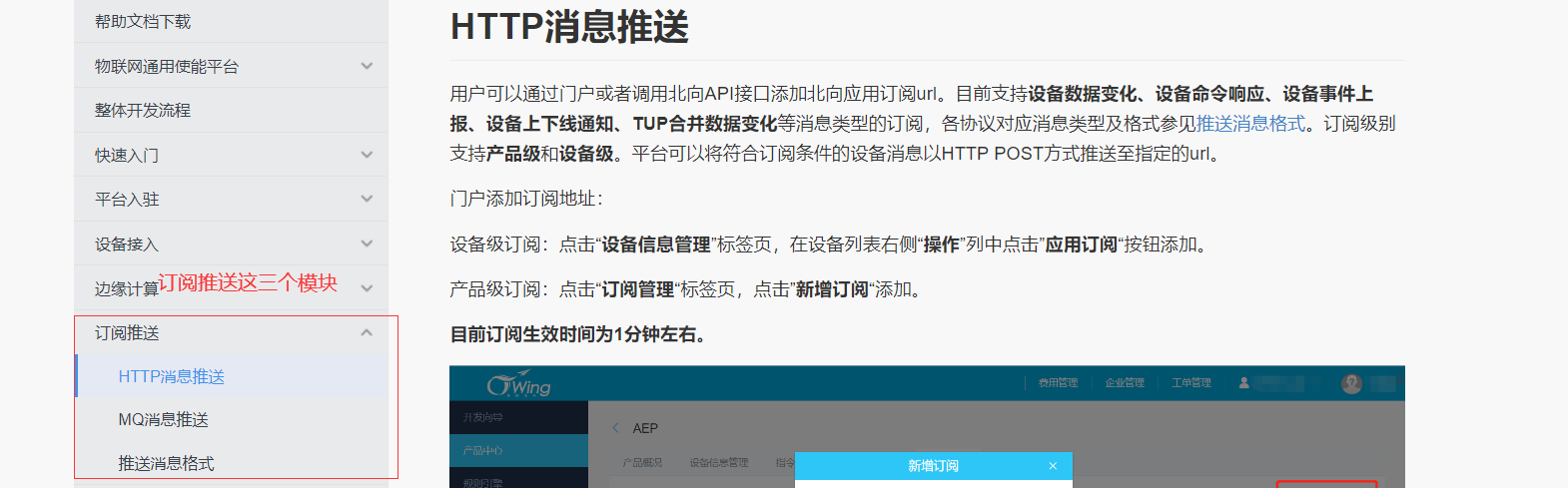

具体参数及详情请参考

<https://help.ctwing.cn/ding-yue-tui-song/xiao-xi-ding-yue-tui-song.html>

![](/media/202409//1726281106.2832558.png)

**注意：我们目前使用的是设备数据变化通知和设备上下线通知，其他消息类型待测**

# 2 验证设备配置是否正确

### （1）按照设备使用手册安装设备

### （2）检查设备状态是否激活

进入设备管理查看状态

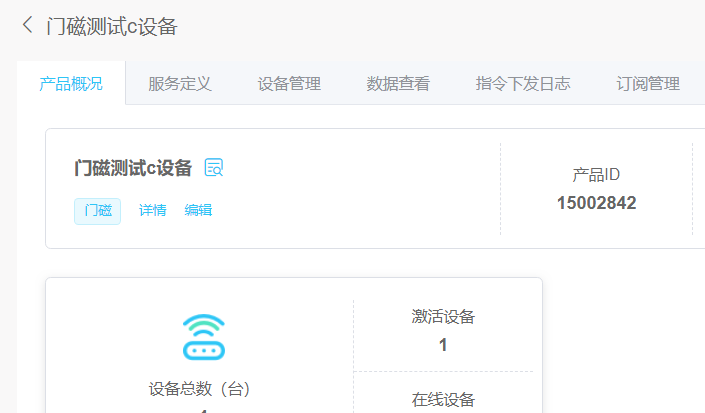

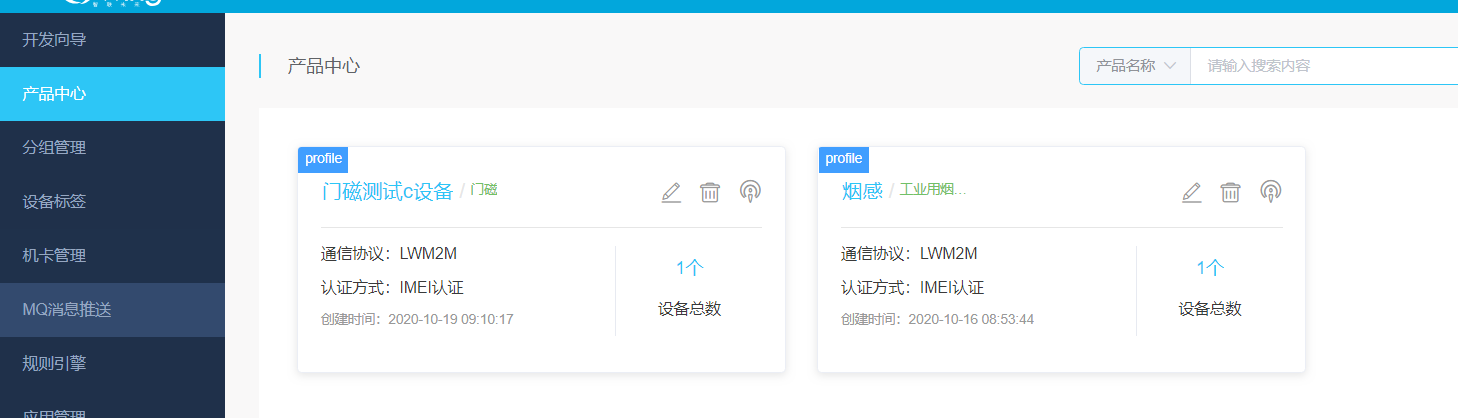

产品中心-进入对应的产品中

![](/media/202409//1726281106.286539.png)

![](/media/202409//1726281106.2893214.png)

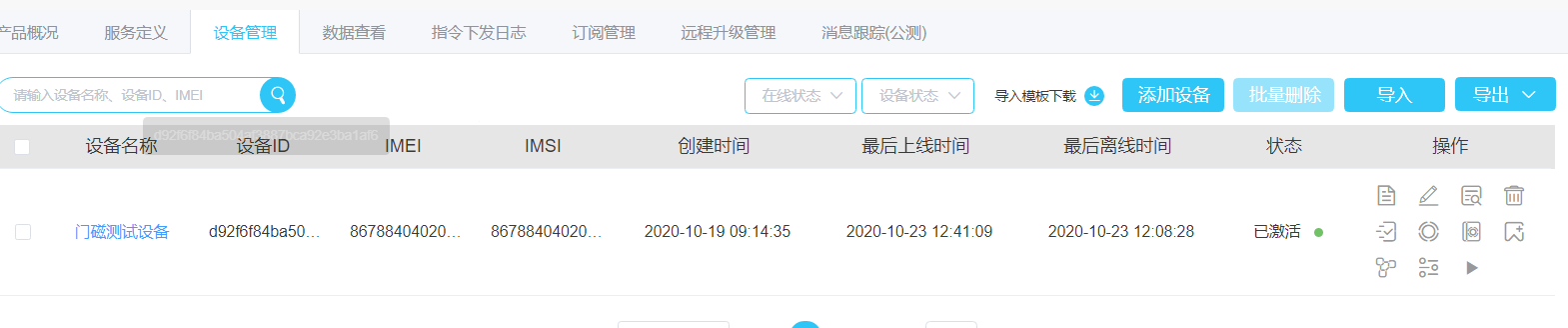

点击设备管理

![](/media/202409//1726281106.2922926.png)

状态栏下为激活则成功

### （3）进行测试

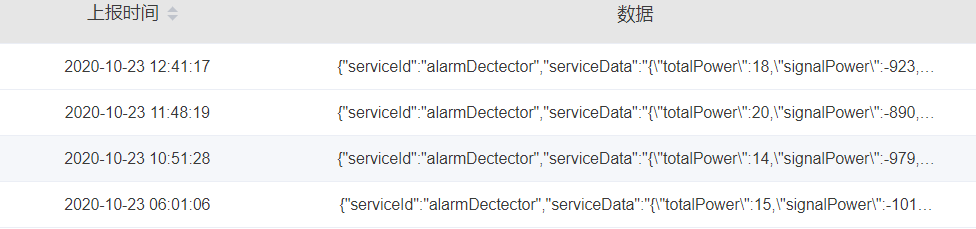

改变设备状态查看设备数据有无变化

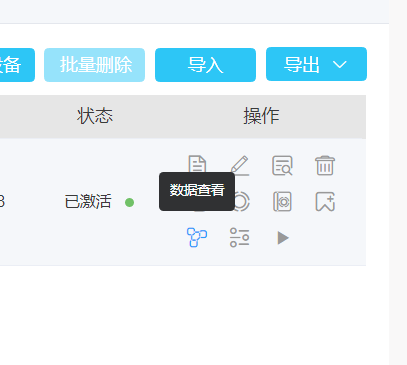

点击数据查看

![](/media/202409//1726281106.295362.png)

![](/media/202409//1726281106.2980788.png)

有新增状态变化则为成功

### （4）查看回调接口的消息订阅是否设置成功

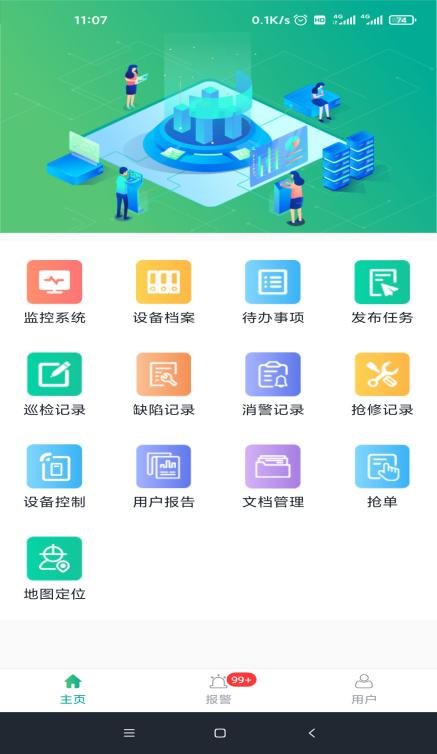

首先登录运维云平台app

![Screenshot_2020-10-26-11-07-38-666_com.acrel.acre](/media/202409//1726281106.3009944.jpeg)

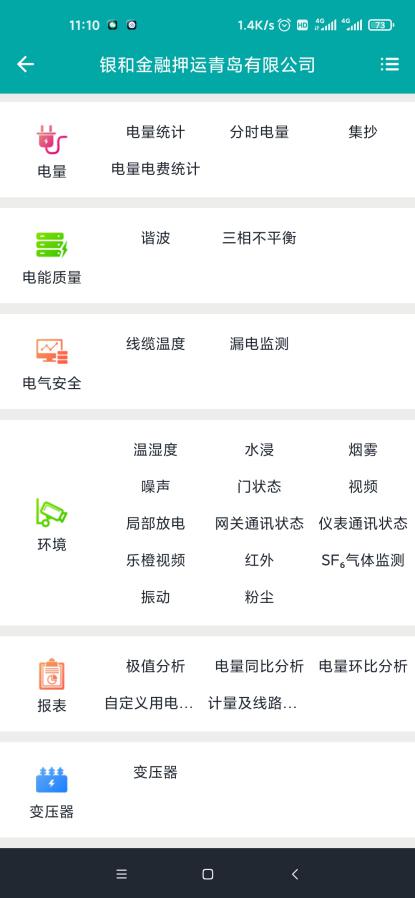

进入监控系统选择站点然后找到环境这一栏

![Screenshot_2020-10-26-11-10-10-915_com.acrel.acre](/media/202409//1726281106.303728.jpeg)

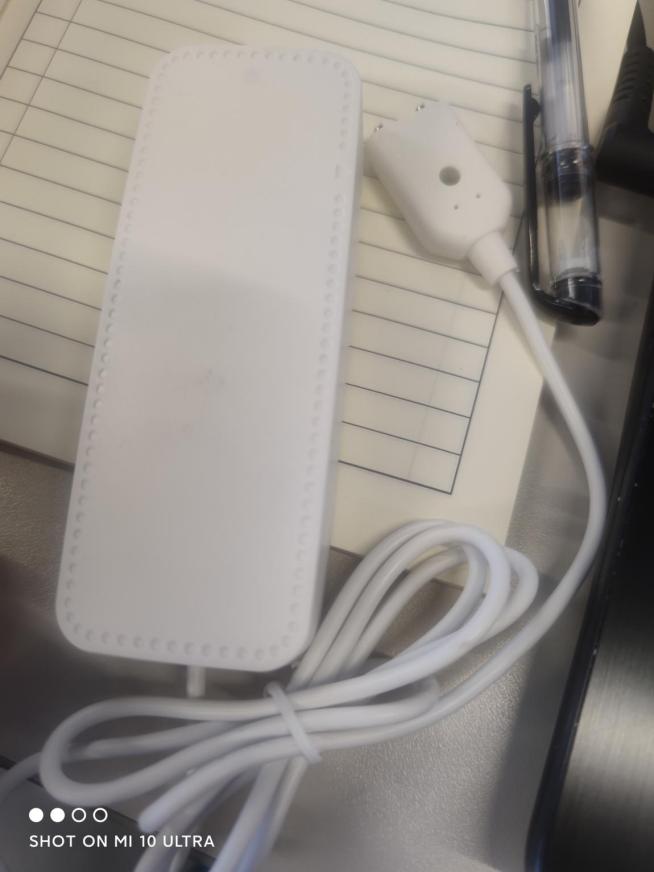

找到对应的设备我这里采用水浸作为演示。

![IMG_20201026_111425](/media/202409//1726281106.3067832.jpeg)

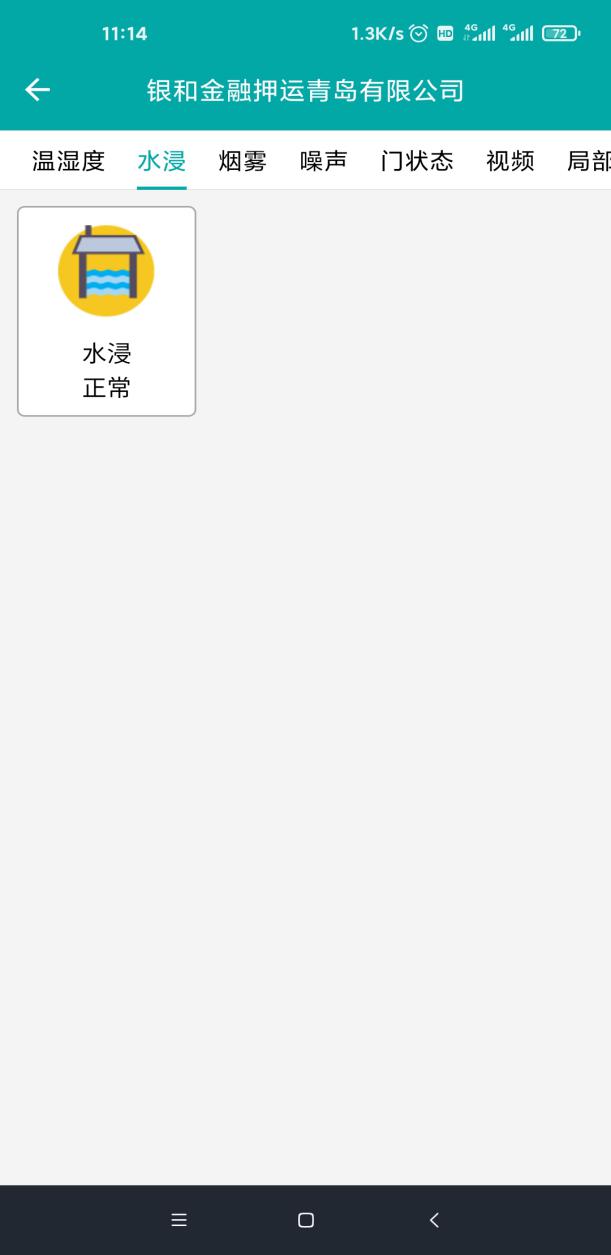

当前状态是无水的

![Screenshot_2020-10-26-11-14-06-943_com.acrel.acre](/media/202409//1726281106.3103626.jpeg)

平台显示正确

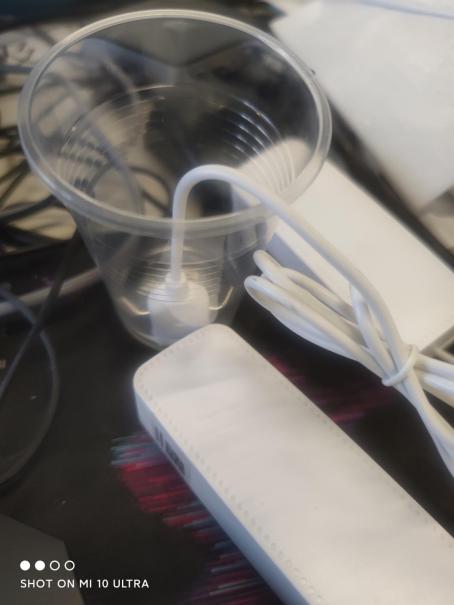

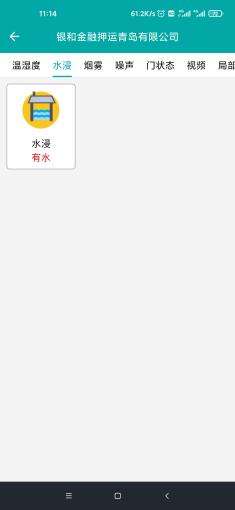

改变状态

![IMG_20201026_111505](/media/202409//1726281106.3137043.jpeg)

![Screenshot_2020-10-26-11-14-54-480_com.acrel.acre](/media/202409//1726281106.316412.jpeg)

平台显示正确即为成功

**若具体情况与上面不符，请参考中国电信物联网开放平台2.1接入指导手册**

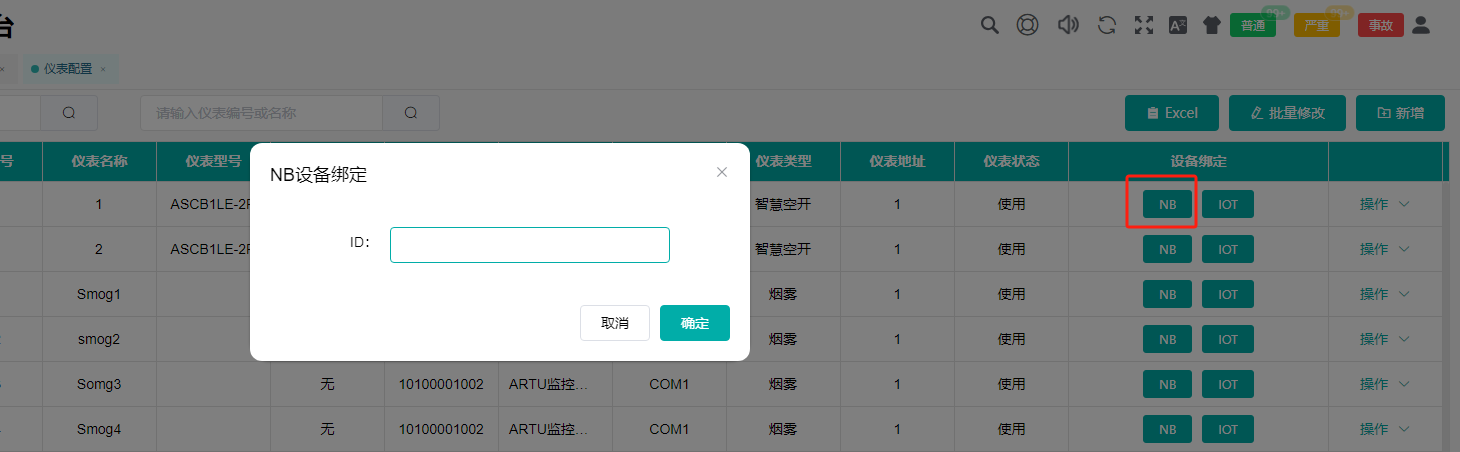

### 绑定平台显示

![](/media/202409/1726281704726_1726281728.jpg)

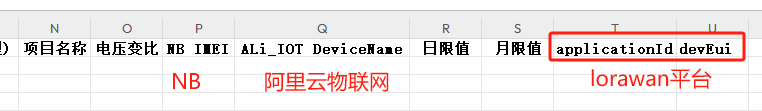

可以excel表格导入

![](/media/202409/1726290318068_1726290403.jpg)
