电能质量APView500 调试指导手册

#### **一、装置参数设置**

> **说明**：基本参数及功能参数必须根据实际现场情况修改，其余设置可采用默认值。

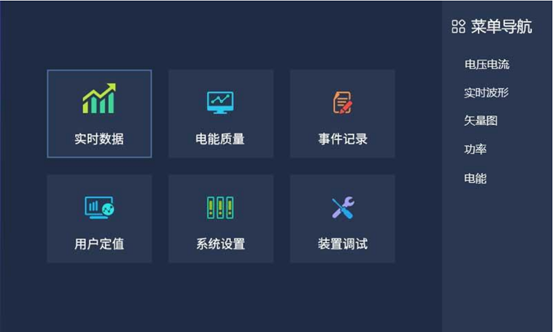

**1. 进入主菜单**
在装置正常运行界面，按下确认键“![](/media/202602/2026-02-27_094022_0987560.6517368664181675.png) ”进入主菜单。
![](/media/202602/2026-02-27_094037_3396050.4674739130296345.png)

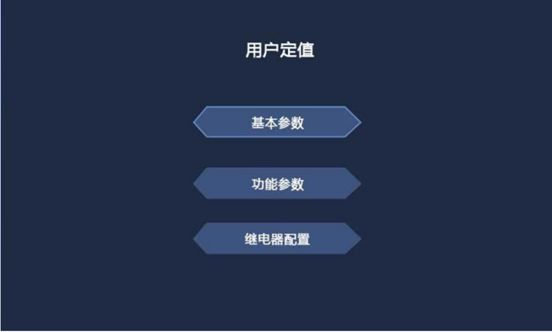

**2. 进入用户定值菜单**
通过主菜单进入“用户定值”界面。
![](/media/202602/2026-02-27_094047_3222380.9345418138597619.png)

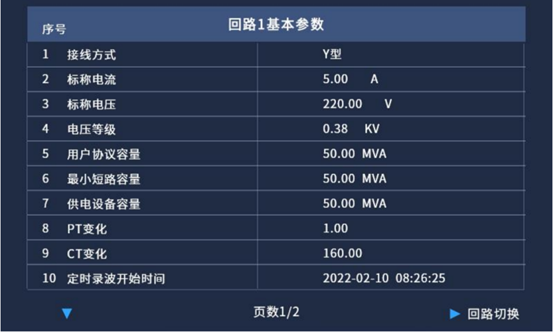

**2.1 基本参数设置**
该界面显示用户定值的基本数据，需根据现场实际接线和互感器参数进行设置：

| 参数名称 | 说明与设置方法 |
|--------|--------------|
| **接线方式** | `Y型`：三相四线式接线；`V型`：三相三线式接线。 |
| **标称电流** | 互感器二次额定电流，通常为1A或5A（例如：150/5互感器设5A）。 |
| **标称电压** | 接入点的二次额定电压：<br>• 三相四线：设置为二次相电压（如中高压57.74V，低压220V）。<br>• 三相三线：设置为二次线电压（如10kV系统二次线电压100V，低压380V）。 |
| **电压等级** | 根据实际一次电压等级选择：0.38kV、6kV、10kV、20kV、35kV、66kV、110kV。 |
| **用户协议容量**、<br>**最小短路容量**、<br>**供电设备容量** | 根据现场实际情况填写，如不明可保持默认值。 |
| **PT变比**、**CT变比** | 计算填写：例如CT为150/5，则变比为30。 |

**2.2 修改参数与保存**
- 按左右键“![](/media/202602/2026-02-27_094129_7762860.7033667814222835.png)”“![](/media/202602/2026-02-27_094140_1070670.2562541870756331.png)”切换不同回路（如有多回路）。
- 按确认键“![](/media/202602/2026-02-27_094153_4959910.36006923340482655.png)”进入修改状态，按上下键“![](/media/202602/2026-02-27_094201_3135520.10771706152423366.png)”“ ![](/media/202602/2026-02-27_094206_8951620.005147150925180699.png)”修改数值。
- 修改完成后按返回键“ ![](/media/202602/2026-02-27_094212_6531560.9756531174254953.png)”，系统提示是否保存修改。
  - 选择“保存”后需输入密码（默认 **0008**），校验成功后设置保存。
  - 若校验失败，可重新输入或按返回键退出。

![](/media/202602/2026-02-27_094310_9677450.08258322907524285.png)
> **注意**：除装置调试专用密码外，用户定值修改均使用用户密码（默认0008）。

---

#### **二、EMS与网关调试**

##### **1. 电能质量在线监测装置通讯设置**

APView500支持以太网和串口通讯。**如需录波功能必须使用TCP协议**；若仅需SOE事件，可使用串口采集，但有如有干扰会丢包。

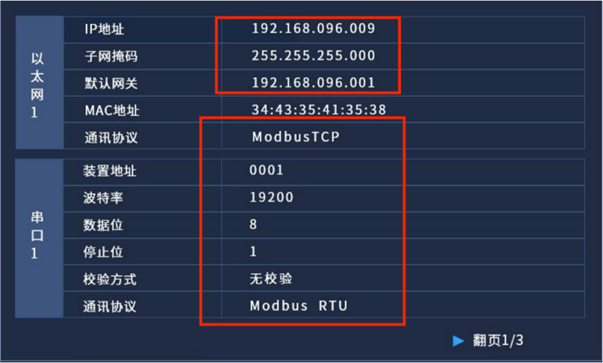

**1.1 网络参数设置**
装置出厂默认IP（可根据现场修改）：
- 以太网1：172.22.60.99
- 以太网2：172.24.60.99
- 以太网3：172.25.60.99

> **注意**：不同网口的IP不能设置在同一网段。

**1.2 Modbus-TCP转发设置**

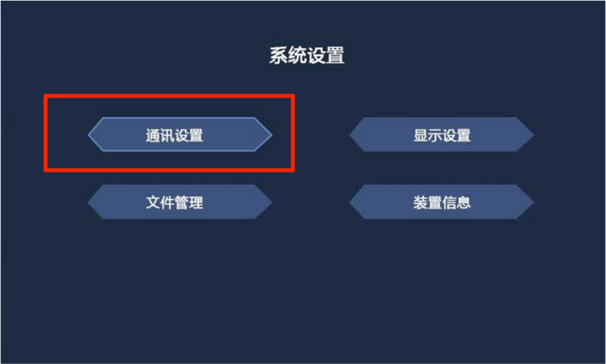

- 进入“通讯设置”菜单，设置Modbus-TCP转发参数，默认端口 **8080**。
- 配置IP信息、协议选择 **ModbusTCP**，设备地址设为 **1**。
- 修改时需输入用户密码（默认0008）。
![](/media/202602/2026-02-27_094412_3358900.8570943794072433.png)
![](/media/202602/2026-02-27_094415_4566530.9705748181903116.png)

##### **2. 网关采集设置（以ANet网关为例）**

**2.1 新建通道与设备**

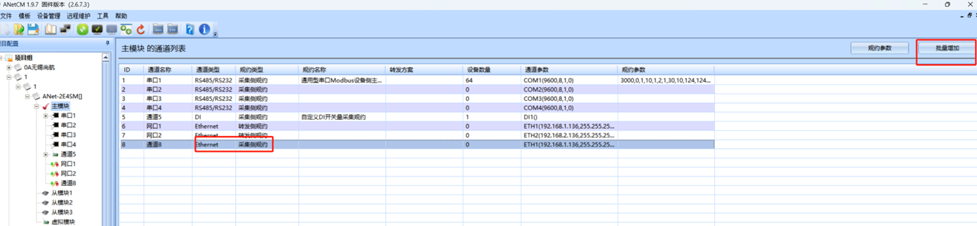

- 在网关配置软件中新建通道，通道类型选择 **Ethernet**，采集规约选择 **采集侧规约**（如通用型网口Modbus采集侧客户端规约）。
- 单网络通道最多支持32个TCP连接设备。
![](/media/202602/2026-02-27_094439_4205000.7158895246054874.png)

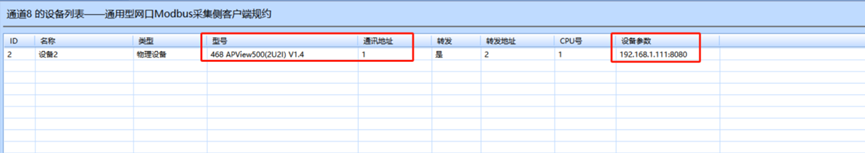

**2.2 新增设备（APView500）**
- 型号选择对应模板（如APView500）。
- **通讯地址**：默认1，需与装置设置的设备地址一致。
- **CPU号**：设置为 **1**（对应SOE事件采集）。
- **设备参数**：填写装置IP地址和端口（默认8080）。
![](/media/202602/2026-02-27_094445_5039230.3873495389099991.png)

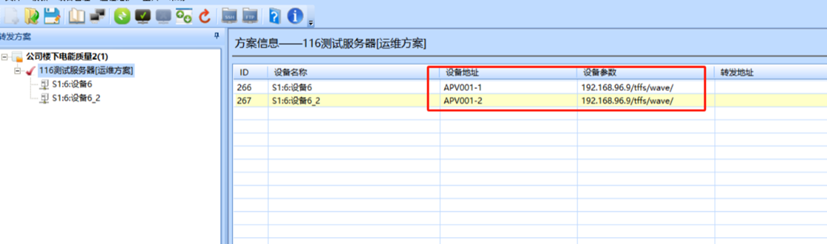

**2.3 配置转发方案**
- 模板会根据型号自动划分回路：
  - 单回路：仪表编号命名为 `T101001-1`。
  - 三回路：分别命名为 `T101001-1`、`T101001-2`、`T101001-3`。
- 转发方案中设备参数格式为 `IP/tffs/wave/`（用于波形文件访问）。
![](/media/202602/2026-02-27_094451_2192640.01776621142235113.png)

**2.4 数据上传与核对**
- 使用运维协议或MQTT协议上传数据。
- 更新工程后，检查网关日志，确认数据上传正常。

##### **3. 平台设置**
- 在EMS平台中按常规步骤添加站点、网关、仪表及检测回路。
- **仪表编号**必须与ANet工程中转发方案定义的仪表编号一致。
- **仪表类型**选择“电能质量检测”。
- 核对数据，并检查SOE事件及波形是否正常显示。

##### **4. 补充说明**

**4.1 文件查看方式**
可通过FTP访问装置内波形文件：
```
ftp://[装置IP]/tffs/wave/
```
（路径与转发方案中的设置对应）

**4.2 SOE事件采集说明**
- **串口（Modbus-RTU）**：使用《通用型串口Modbus设备侧主节点规约》，设备参数设置为 `acrel`（针对AM综保）或 `APView500`。
- **以太网（Modbus-TCP）**：
  - 老版规约：使用《通用型以太网设备侧客户端规约》，设备参数设置为 `acrel`。
  - 新版规约：使用《通用型网口Modbus采集侧客户端规约》，**CPU号必须设置为1**。

**4.3 型号差异说明**
- APView500默认发货为双回路配置，均会上报数据。
- **APView500PV**（光伏专用型号）无法读取回路2的信号，仅支持单回路。

**4.4 平台更新（2024-08-08）**
- 维护“电能质量分析”菜单，URL从 `AnalysisReport` 变更为 `AnalysisReport2`。
- 新增模板：
  - `468 APView500(1U1I) V1.4 -20240808`
  - `468 APView500(2U2I) V1.4 -20240808`
- 新增59个定制参数（部分列举）：
  - `UTHDL`：电压总畸变定值
  - `UHr02L`：2次谐波电压含有率限值
  - `IH02L`：2次谐波电流限值
  - `FrHL`、`FrLL`：频率上下限
  - `ROUUL`：负序电压不平衡度限值
  - `PLTL`：长时间闪变限值
  - `DUHL`、`DULL`：电压偏差上下限
  - `VC`：电压等级
  - `UPC`：用户协议容量
  - `MSC`：最小短路容量
  - `PSEC`：供电设备容量

---

#### **注意事项**
1. 所有密码修改请记录并妥善保管。
2. 修改网络参数后需确保网关与装置网络互通。
3. 不可采用**串口通讯模式**采集，无法获取第二回路数据，并会受现场环境干扰丢包。
4. 平台新增参数需在对应模板中配置，否则可能无法显示。

---

**文档结束**
